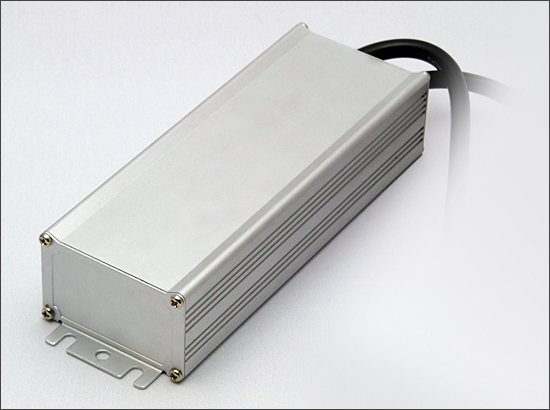

屋外用LED電源 定電圧電源 024A

屋外用LED電源

定電圧電源 024A

(24VDC・100W)

型番:FDCV024AE1KV
仕様一覧
項目 内容 単位 条件 FDCV024AE1KV
出力 定格電圧 VDC - 24
電流範囲 A - 0.65~4.16
最大電力 W - 100
リップル mVp-p (※1) 200
総合変動 % (※2) ±5
立上り特性 ms(typ.) (※3) 200
保持時間 ms (※3) 10
入力 定格電圧 VAC ±10% 100/200/220
周波数 Hz ±2Hz 50/60
力率 %(typ.) (※4) 95
高調波 IEC61000-3-2 - 合格合格
効率 %(typ.) (※4) 88
入力電流 A(typ.) 100VAC 1.20
200VAC 0.60
漏電流 mA 200VAC <0.4
保護 過電流 % (※5) >110
(復帰方法) 異常状態が解除された後 入力電圧再投入にて復帰
雷サージ IEC61000-4-5 コモンモード 合格合格
環境 稼働周囲温度 - ‐10~50
稼働周囲湿度 % - 25~85
保管温度 - ‐20~70
保管湿度 % - 25~95
安全規格 適合認定 - - PSE
耐圧 KVAC I/P-O/P 1.5
KVAC I/P-F/G 1.5
KVAC O/P-F/G 1.5
絶縁 MΩ/500VDC I/P-O/P >100
I/P-F/G >100
O/P-F/G >100
防水 IP - ×7相当
EMC エミッション EN55022 - 合格
本体
(※6)
標準寸法 mm L x H x W 209 x 40 x 63
重量 kg(typ.) - 0.93
梱包
(※7)
梱包重量 kg - 14
梱包寸法 mm L x H x W 400 x 200 x 250
梱包台数 - 12
(※1)10ターン以上ツイストされた電源出力線の先端に47μF+0.1μFの容量を付加し、帯域幅20MHzのオシロスコープにて測定する。
(※2)入力変動、負荷変動、温度変動を含む
(※3)100V入力電圧時における軽負荷状態
(※4)100V入力電圧V時における最大負荷状態
(※5)最大電流値に対して過電流保護回路の動作開始ポイントが存在する領域
(※6)詳細については納入仕様書をご確認ください。
(※7)梱包仕様は参考値であり、変動する場合があります。
(※8)仕様は予告なく変更になる場合があります。
